一 、产品性能及特点

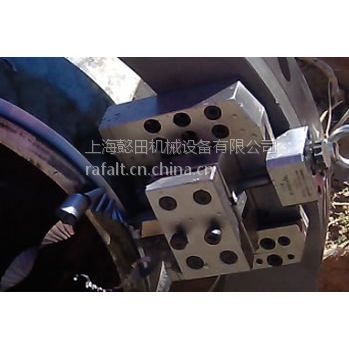

外卡式电动管子切割坡口机是我公司集多年生产坡口机的经验，按照现代管道焊接施工的高标准要求，瞄准国际***水平而设计、制造的高效便携式管道坡口设备。该机采用机械切削加工方法，冷作完成碳钢、不锈钢、合金钢、铸铁等不同材质管子焊接时所需的多种端面形状坡口作业。

整机便携式的设计，能实现室内、野外只要有空压设备的任何场所进行管子坡口作业。可广泛适用石油、化工、电力、水气输送、锅炉等多行业的管道施工和维修。

外卡式电动管子切割坡口机特点：

1、外卡式电动管子切割坡口机具有多种型号，每种型号的坡口机均可通过更换不同尺寸的胀紧块，在机型适用的范围内对任何管径管子进行坡口作业；

2、结构紧凑的小型化、轻型化设计，能独立在空间狭小的作业场所和高作业区坡口作业，不受作业方向限制，不用依赖其他辅助设施；

3、安装简便，坡口作业稳定，使操作者轻松的完成坡口作业。

4、采用机械切削的坡口方法，使坡口作业后的管子端口仍保持原材质良好的机械性能，避免采用气割坡口烧损管子材质，严重影响管子焊接强度的现象；

5、自动进刀的坡口机可对管子端面进行平口、V型、X型、U型等多形状坡口，能满足管子对焊时的焊接工艺要求。

二、主要结构和作用

外卡式电动管子切割坡口机主要由电机（包括电机减速器）、三个行星传动减速器组合的减速系统、胀紧机构、进刀机构、坡口刀及胀紧块六部分组成。

坡口机是通过电机的高速运转，经多级、多种形式齿轮变速传动系统，传动绕坡口机中心转动的刀盘，输出坡口作业时所需的刀盘转速和坡口切削力。

用手工旋动胀紧柱，使安装在胀紧柱上的胀紧块径向夹紧和收缩，实现坡口机在管子上紧固定位，或松卸坡口机。

进刀机构在管子外壁由外向内径向进刀，有切割机构和坡口机构两部分组成。

自动进刀机构又根据其刀架末端的棘轮在刀盘旋转时，碰到进刀块时进行进刀，从而达到均匀的进刀量。

关于坡口刀及胀紧块内容请参阅相关章节。
